Description

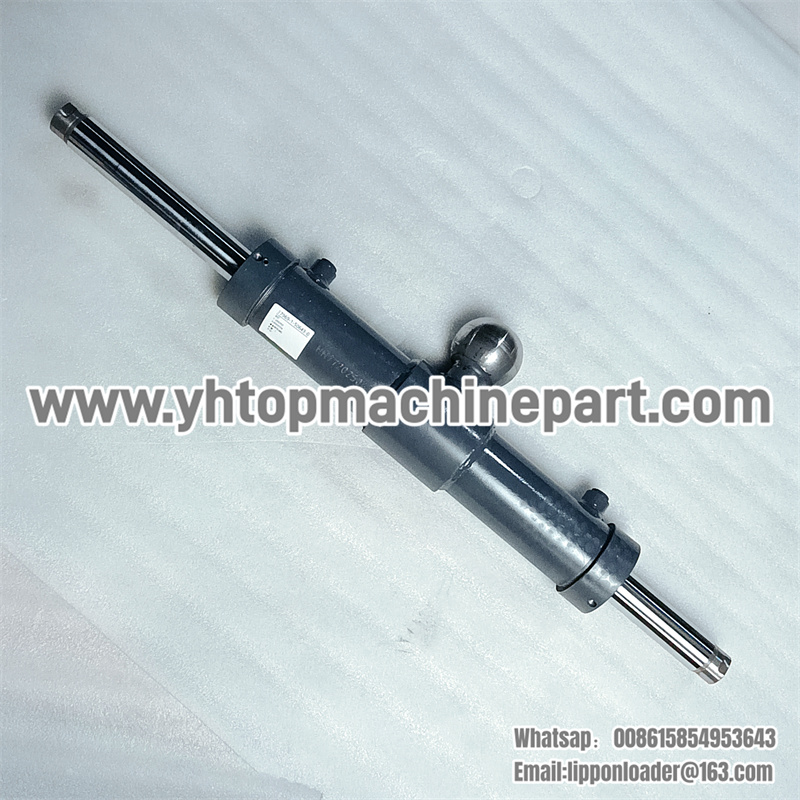

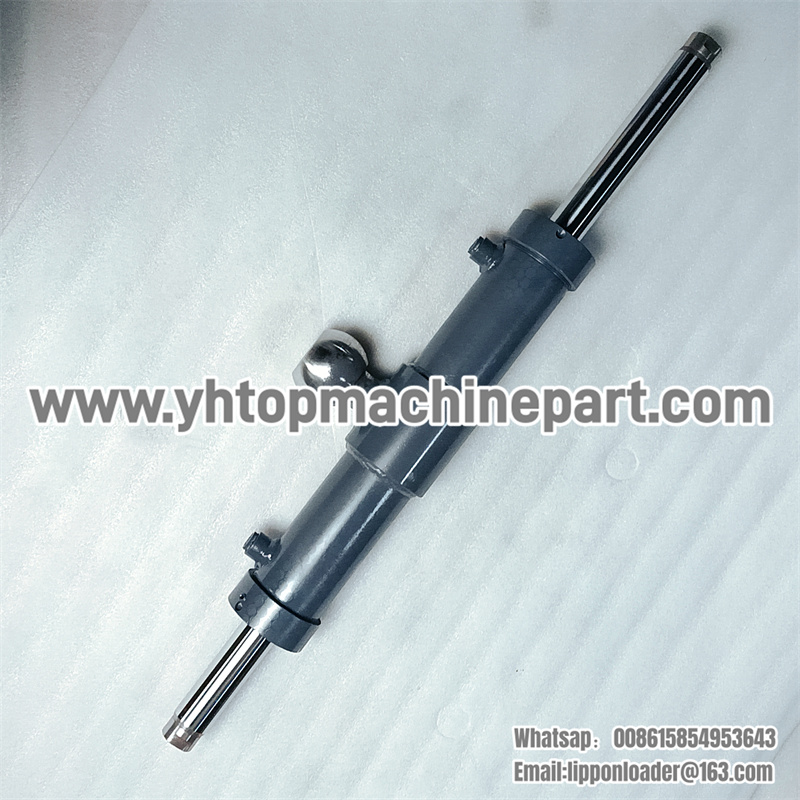

380900708 Front Wheel Steering Cylinder XCMG GR215 GR165 Grader Motor Part



031 380900708前轮转向油缸 FrontWheelSteeringCylinder- XCMG Motor Grader GR215D Parts Catalog
NO. PartNumber PartName AdvisedQ’ty Remarks
1 803192170 O形圈 45×3.1 ORING 1
2 803192264 格来圈 70×59×4.2 GLYDRING 1
3 803268681 支承环 SUPPORTRING 1
4 805100073 螺钉 M8×7 SCREW 1
5 800511423 钢球Φ6 STEELBALL 1
6 803268682 活塞 PISTON 1
7 803268683 活塞杆 ROD 1
8 803268684 缸体 CYLINDERBODY 1
9 803192265 斯特封 40×55.1×6.3 STEPSEAL 2
10 803268685 导向套 SLEEVE,GUIDE 2
11 801100080 O形圈 70×3.1 ORING 2
12 803268686 挡圈 A70×65.2×1.5 RETAINER 2
13 803192266 U形圈 40×55×10 URING 2
14 803268687 支撑环 SUPPORTRING 2
15 381600478 防尘圈 40×48.6×5.3 DUSTRING 2

032 380900718右铲刀升降油缸 RightBladeHoistCylinder- XCMG Motor Grader GR215D Parts Catalog
NO. PartNumber PartName AdvisedQ’ty Remarks

1 805400046 弹性挡圈 35 ELASTICRETAINER 1
2 803268663 卡键帽 CLIPKEYCAP 1
3 803268668 卡键 CLIPKEY 1
4 803192271 格莱圈 GLYDRING 1
5 803268672 导向环 RING 2
6 803107849 O型圈 35×3.1 ORING 1
7 803268669 活塞 PISTON 1
8 803268675 活塞杆 ROD 1
9 803268676 缸体 CYLINDERBODY 1
10 803268677 导向套 GUIDESLEEVE 1
11 803268667 支承环 SUPPORTRING 2
12 860107851 O型圈 90×5.7 ORING 1
13 803268673 挡圈 A90×81×2 RETAINER 1
14 803192272 斯特封 STEPSEAL 1
15 803192270 U形圈 50×65×10 URING 1
16 803175028 O型圈 95×3.1 ORING 1
17 381600479 防尘圈 50×58.6×5.3 DUSTRING 1
18 803268678 哈夫接头 HALFJOINT 1
19 805000374 螺栓 M20×90 BOLT 2
20 805300023 垫圈 20 WASHER 2
21 805203171 螺母 M20 NUT 222 801103157 油杯 M10×1 OILCUP 1
23 805105501 螺钉 M8×10 SCREW 1

033 380900719左铲刀升降油缸 LeftBladeHoistCylinder- XCMG Motor Grader GR215D Parts Catalog
NO. PartNumber PartName AdvisedQ’ty Remarks
1 805400046 弹性挡圈 35 ELASTICRETAINER 1
2 803268663 卡键帽 CLIPKEYCAP 1
3 803268668 卡键 CLIPKEY 1
4 803192271 格莱圈 GLYDRING 1
5 803268672 导向环 RING 2
6 803107849 O型圈 35×3.1 ORING 1
7 803268669 活塞 PISTON 1
8 803268675 活塞杆 ROD 1
9 803268676 缸体 CYLINDERBODY 1
10 803268677 导向套 GUIDESLEEVE 1
11 803268667 支承环 SUPPORTRING 2
12 860107851 O型圈 90×5.7 ORING 1
13 803268673 挡圈 A90×81×2 RETAINER 1
14 803192272 斯特封 STEPSEAL 1
15 803192270 U形圈 50×65×10 URING 1
16 803175028 O型圈 95×3.1 ORING 1
17 381600479 防尘圈 50×58.6×5.3 DUSTRING 1
18 803268678 哈夫接头 HALFJOINT 1
19 805000374 螺栓 M20×90 BOLT 2
20 805300023 垫圈 20 WASHER 2
21 805203171 螺母 M20 NUT 222 801103157 油杯 M10×1 OILCUP 1
23 805105501 螺钉 M8×10 SCREW 1

034 380900730铲刀引出油缸 BladeOutstandingCylinder- XCMG Motor Grader GR215D Parts Catalog
NO. PartNumber PartName AdvisedQ’ty Remarks
1 822100521 螺纹帽 M30 SCREWTHREADCAP 1
2 381600435 连杆 LINKROD 1
3 803192273 U型圈 45×60×10 URING 1
4 803268693 支承环 SUPPORTRING 2
5 803192278 斯特封 STEPSEAL 1
6 805100100 螺钉 M10×35 SCREW 10
7 805300014 垫圈 10 WASHER 10
8 803164049 O形圈 80×3.1 ORING 1
9 803268694 挡圈 A80×75.2×1.5 RETAINER 1
10 803268695 缸盖 CYLINDERCOVER 1
11 805234277 油口帽 M24×1.5 NOZZLENUT 2
12 803268696 缸体 CYLINDERBODY 1
13 803268698 缸盖 CYLINDERCOVER 1
14 803268697 活塞 PISTON 1
15 803107849 O型圈 35×3.1 ORING 1
16 803268699 支承环 SUPPORTRING 2
17 803192274 格莱圈 GLYDRING 1
18 805105421 螺钉 M6×10 SCREW 1
19 800511242 钢球Φ4 STEELBALL 1

035 380900731前轮倾斜油缸 FrontWheelTiltCylinder- XCMG Motor Grader GR215D Parts Catalog
NO. PartNumber PartName AdvisedQ’ty Remarks
1 805400044 弹性挡圈 62 ELASTICRETAINER 4
2 800515289 关节轴承 GE40ES JOINTBEARING 2
3 801103157 油杯 M10×1 OILCUP 2
4 805400046 弹性挡圈 35 ELASTICRETAINER 1
5 803268663 卡键帽 CLIPKEYCAP 1
6 803268668 卡键 CLIPKEY 1
7 803268669 活塞 PISTON 1
8 803192271 格莱圈 GLYDRING 1
9 803268667 支承环 SUPPORTRING 2
10 803107849 O型圈 35×3.1 ORING 1
11 803268670 活塞杆 ROD 1
12 803268671 缸体 CYLINDERBODY 1
13 803268672 导向环 RING 2
14 803192272 斯特封 STEPSEAL 1
15 860107851 O型圈 90×5.7 ORING 1
16 803268673 挡圈 A90×81×2 RETAINER 1
17 803192270 U形圈 50×65×10 URING 1
18 803268674 导向套 GUIDESLEEVE 1
19 803175028 O型圈 95×3.1 ORING 1
20 381600479 防尘圈 50×58.6×5.3 DUSTRING 1

036 380900732铲刀摆动油缸 BladeTiltCylinder- XCMG Motor Grader GR215D Parts Catalog
NO. PartNumber PartName AdvisedQ’ty Remarks
1 805400046 弹性挡圈 35 ELASTICRETAINER 1
2 803268663 卡键帽 CLIPKEYCAP 1
3 803268668 卡键 CLIPKEY 1
4 803192271 格莱圈 GLYDRING 1
5 803107849 O型圈 35×3.1 ORING 1
6 803268672 导向环 RING 2
7 803268669 活塞 PISTON 1
8 803268675 活塞杆 ROD 1
9 803268676 缸体 CYLINDERBODY 1
10 803268677 导向套 SLEEVE,GUIDE 1
11 803268667 支承环 SUPPORTRING 2
12 860107851 O型圈 90×5.7 ORING 1
13 803268673 挡圈 A90×81×2 RETAINER 1
14 803192272 斯特封 STEPSEAL 1
15 803192270 U形圈 50×65×10 URING 1
16 803175028 O型圈 95×3.1 ORING 1
17 381600479 防尘圈 50×58.6×5.3 DUSTRING 1
18 803268678 哈夫接头 HALFJOINT 1
19 805000374 螺栓 M20×90 BOLT 2
20 805300023 垫圈 20 WASHER 2
21 805203171 螺母 M20 NUT 222 801103157 油杯 M10×1 OILCUP 1
23 805105501 螺钉 M8×10 SCREW 1

037 380900705铲土角变换油缸 BladeAngleChangeCylinder- XCMG Motor Grader GR215D Parts Catalog
NO. PartNumber PartName AdvisedQ’ty Remarks
1 803268688 活塞杆 ROD 1
2 381600478 防尘圈 40×48.6×5.3 DUSTRING 1
3 803268689 导向套 SLEEVE,GUIDE 1
4 803192266 U形圈 40×55×10 URING 1
5 803192265 斯特封 40×55.1×6.3 STEPSEAL 1
6 801100080 O形圈 70×3.1 ORING 1
7 803268686 挡圈 A70×65.2×1.5 RETAINER 1
8 803268687 支撑环 SUPPORTRING 1
9 803268690 左缸体 LEFTCYLINDER 1
10 803268691 活塞 PISTON 1
11 803192170 O形圈 45×3.1 ORING 1
12 803268692 支撑环 SUPPORTRING 2
13 803192264 格来圈 70×59×4.2 GLYDRING 1
14 805234277 油口帽 M24×1.5 NOZZLENUT 2
15 390200564 螺钉 M8×10 SCREW 1
16 800511423 钢球Φ6 STEELBALL 1
17 800515284 关节轴承 GE35ES JOINTBEARING 1
18 380901278 孔用弹性挡圈 55 ELASTICRETAINER 1
19 803611837 光孔保护盖Φ35 PROTECTCOVER 2
20 801103157 油杯 M10×1 OILCUP 1
